高氮奧氏體不銹鋼強韌化及抗彈性能研究進展
王宇1，彭翔飛1，李俊2，楊陽3，李國平2，劉燕林3
(1. 中北大學材料科學與工程學院， 山西 太原 030051；2. 太原鋼鐵(集團)有限公司先進不銹鋼材料國家重點實驗室， 山西 太原 030003；3. 兵器科學研究院寧波分院， 浙江 寧波 315103)
摘要：高氮奧氏體不銹鋼(high nitrogen austenitic stainless steel，HNASS)是一種目前正在蓬勃發展的新型不銹鋼，被廣泛運用到交通運輸、海洋工程、建筑材料、醫療器材和軍事工業等領域。節鎳高氮的奧氏體不銹鋼相比于傳統奧氏體不銹鋼，其具有優良的綜合力學性能，如高強度、高韌性、大的蠕變抗力、良好的耐腐蝕性能。氮在HNASS中具有很好的固溶、細晶、形變和沉淀強化效應，體現了氮在鋼中多方位作用，對于奧氏體不銹鋼強度的提升具有顯著的效果。在多種強化效應中，氮的固溶強化產生了和細晶強化類似的效果，即在使用氮元素提高材料強度時，不降低其材料塑性。同時，在動態力學性能方面，HNASS的壓縮應變速率在不斷增加的情況下，抗壓強度則先增大后減小，而應變硬化指數則會相應增加，使HNASS也具有優異的吸能效果和沖擊硬化性能，尤其是動態沖擊硬化性能，其通過塑性區域增加來消耗更多的塑性變形能，使HNASS在抗彈裝甲防護領域具有廣闊應用前景。為了系統全面地分析HNASS的氮元素強化機理、動態防護性能研究現狀，從HNASS中氮元素的作用及其動態力學性能和侵徹板靶作用影響規律幾個方面，結合國內外研究現狀系統綜述了氮強韌化機理和抗彈性能性能影響，并提出了HNASS在高效固氮工藝、氮含量梯度影響、多組元復合材料體系等3個方面的研究展望。
關鍵詞：高氮奧氏體不銹鋼(HNASS)；強化機理；組織結構；動態力學性能；抗彈性能
文獻標志碼：A 文章編號：0449-749X（2022）01-0028-11
Research progress on strengthening mechanism and ballistic performance of high nitrogen austenitic stainless steels
WANG Yu1，PENG Xiang-fei1，LI Jun2，YANG Yang3，LI Guo-ping2，LIU Yan-lin3
(1. School of Material Science and Engineering， North University of China， Taiyuan 030051， Shanxi， China；2. State Key Laboratory of Advanced Stainless Steels， Taiyuan Iron and Steel (Group) Co.， Ltd.， Taiyuan 030003， Shanxi， China；3. Ningbo Branch， China Academy of Ordnance Sciences， Ningbo 315103， Zhejiang， China)
Abstract：High-nitrogen austenitic stainless steel (HNASS) is a novel material which is developing rapidly and used in transportation, marine engineering, building materials, medical equipment, military industry and other fields. Compared with traditional austenitic stainless steels, HNASS has excellent mechanical properties，such as good strength, toughness, high creep resistance and corrosion resistance. Nitrogen in HNASS has good effect on refining grain size, deformation, solution and precipitation strengthening, which reflects the multidirectional effects of nitrogen in steel, and has a significant effect on the strength improvement of austenitic stainless steel. Among the various strengthening effects, the solution strengthening of nitrogen produces a similar effect with the grain refining, that is, the plasticity of the material is not reduced when the nitrogen element is used to enhance the strength of the material. At the same time, in the aspect of dynamic mechanical properties, with the increasing of HNASS compression strain rate, the compressive strength increases first and then decrease, while the strain hardening index will increase. HNASS also has excellent impact energy absorption effect and hardening properties, especially the dynamic impact hardening properties, which obtained more plastic deformation through the plastic area. Therefore, HNASS has a broad application prospect in the field of anti-missile Armor protection. In order to systematically and comprehensively analyse the research status of nitrogen element on strengthening mechanism and dynamic protection performance of HNASS, the effect of nitrogen element in HNASS along with its dynamic mechanical properties and penetration plate target action were systematically reviewed in combination with the research status at home and abroad. The research prospects of HNASS in high efficiency nitrogen fixation process, effects of nitrogen content gradient and multi-component composite system were also proposed.
Key words：high nitrogen austenitic stainless steel(HNASS)；strengthening mechanism；microstructure；dynamic mechanical property；ballistic performance
傳統奧氏體不銹鋼中，鎳是其主要奧氏體化元素，使鋼具有良好的強度和韌塑性。但由于地殼貧鎳，決定了含鎳不銹鋼較高的成本。學者們通過氮加壓技術將氮元素加入不銹鋼中獲得了高氮奧氏體不銹鋼(high nitrogen austenitic stainless steel，簡稱HNASS)，發現氮具有比鎳更強的擴大奧氏體區能力，而且固溶的氮可以同時提高奧氏體不銹鋼的強度與韌塑性，抑制奧氏體不銹鋼中碳化物的析出。以氮替代鎳的這些優勢促使人們將目光聚焦在高氮不銹鋼的研究上來。一般認為，當奧氏體不銹鋼中的氮質量分?jǐn)?shù)超過0.4%時才被稱為高氮奧氏體不銹鋼，而對于鐵素體不銹鋼和馬氏體不銹鋼來說，氮質量分?jǐn)?shù)一般超過0.08%時才會被認為是高氮鋼，但對于高氮鋼的標準化定義國際上并未有明確規定。在人們對HNASS的研究中發現，HNASS相比于傳統奧氏體不銹鋼具有更高的奧氏體相穩定性、強度和耐蝕性等。目前，HNASS在航海、國防和醫療等領域具有廣泛的應用前景。
在HNASS中，氮元素與其他合金元素(錳、鉻、鉬、釩、鈮和鈦等)的協同作用，能改善鋼的強度、韌性、蠕變抗力、耐磨性和耐腐蝕性等多種性能。HNASS的韌塑性在能夠與普通奧氏體不銹鋼媲美情況下，其強度卻提高了2~4倍，其強度的提升與鋼中所含氮的作用是密不可分的。大量研究表明，氮在HNASS中具有很好的固溶、細晶、形變和沉淀強化效應，體現了氮在鋼中多方位作用。HNASS本身具有良好的強度與韌塑性，在高應變速率的沖擊下，也表現出了很好的動態力學性能和沖擊硬化效果，這讓HNASS成為防護領域的一種潛在材料。針對其防護性能，國內外學者目前主要對動態拉伸、壓縮、剪切性能以及抗彈性能進行了相關研究。
目前對HNASS氮元素強化機理研究比較零散，缺少相關的系統性總結歸納，尤其對于其動態防護性能的研究缺少總結綜述性的報道。因此，本文從氮在HNASS中的強化機理和防護性能兩個方面對HNASS開展綜述。
1 高氮奧氏體不銹鋼的氮強化機理
1.1 氮元素的固溶強化作用
通過研究合金元素對HNASS強度的影響發現，奧氏體穩定化元素中的銅、鈷、錳和鎳等對屈服強度的提高幾乎沒有影響，甚至在鎳元素存在的情況下，還會存在不少負面影響。但同時也發現，鐵素體穩定化元素中的鎢、鉬、釩、硅和鉻等對HNASS的屈服強度卻會產生一定的有利影響。通過各種合金元素對HNASS的屈服強度影響綜合比較中發現，奧氏體穩定化元素氮、碳和鐵素體穩定化元素硼對其強度的提高作用遠遠大于其他元素。氮元素產生的顯著強化作用，主要是因?yàn)榈趭W氏體中的固溶，其FCC晶格的八面體間隙被氮原子所占據，從而引起較大的晶格畸變能，使強度得到大幅提升。

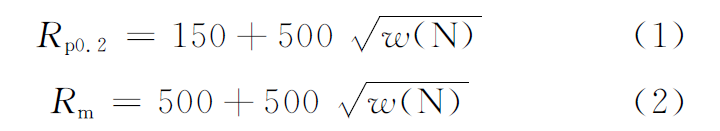

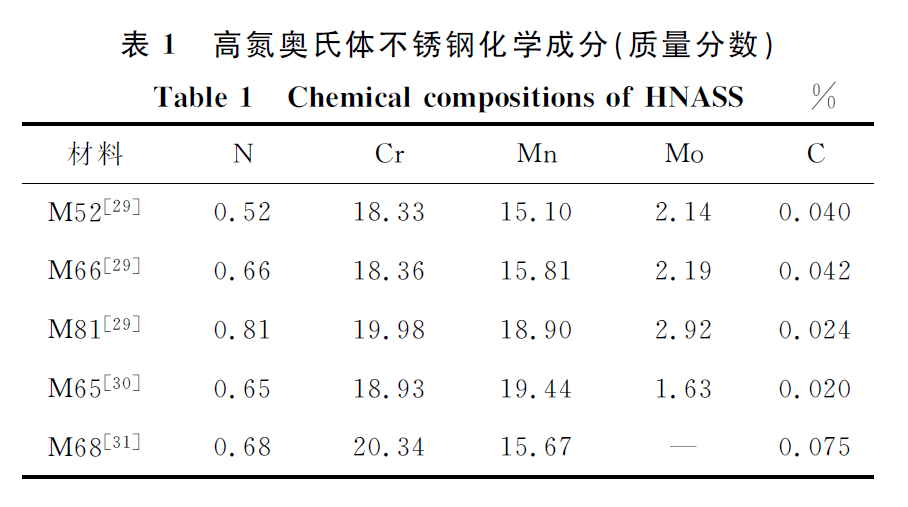

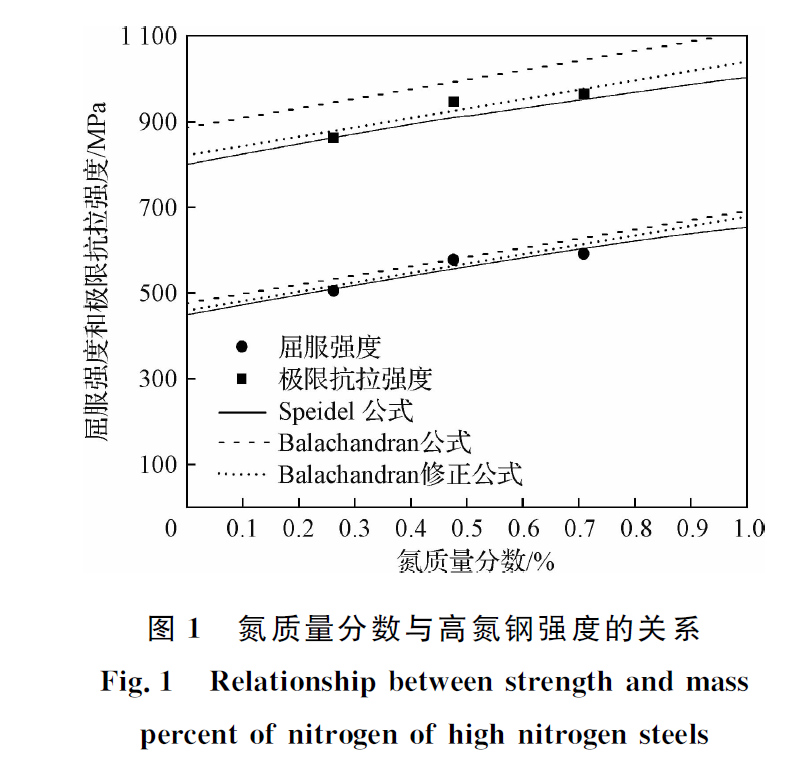

Speidel M O等認為氮對高氮鋼的固溶強化作用與氮含量的1/2次方是呈正比關系的，見經驗公式式(1)與式(2)。針對氮的固溶強化作用，學者們針對不同成分高氮鋼進行了研究，成分見表1。王松濤為了分析氮元素在HNASS中影響，通過研究Balachandran和Speidel兩種不同的經驗公式，研究了氮含量與HNASS的強度關系曲線，如圖1所示。發現實測值與經驗公式結果數值相近，當?shù)|(zhì)量分?jǐn)?shù)在1.0%以上時，HNASS的屈服強度將會達到700 MPa以上，且氮對屈服強度和抗拉強度的影響基本相同。Zhou R等通過把HNASS進行1 200 ℃高溫固溶處理后發現，隨著氮含量的增加，其硬度呈現出從180HV到320HV的上升現象。Hu L等通過研究氮化溫度對HNASS的影響，也發現了氮元素的固溶對提高材料強度有非常好的效果，使其強度從796提升到了1 000 MPa以上。在工程應用中，氮元素的固溶強化效果是非常具有現實意義的，相比于其他強化機理在提高抗拉強度的同時會發生塑性變差、屈強比變高等不良現象，固溶強化則達到了和細晶強化類似的效果，即在使用氮元素提高材料強度時，不降低其材料塑性。
式中：Rp0.2為屈服強度；w(N)為氮質量分?jǐn)?shù)；Rm為抗拉強度。
1.2 氮元素的細晶強化作用
相比于普通碳合金奧氏體不銹鋼，氮化合金的細晶強化作用更容易也更明顯。這可以用熟悉的霍爾-佩奇方程來簡單描述，即細晶強化程度(霍爾-佩奇斜率)隨氮濃度呈比例增加。Simmons J W等發現，在含氮奧氏體不銹鋼中，當晶粒度從100減小到10 μm時，其屈服強度則增加100 MPa以上。然而在常規奧氏體不銹鋼中，晶粒度的類似減小量會使鋼的強度增加值減少約50%。Kumar C S等通過研究超聲噴丸對HNASS(Fe-0.06C-18Cr-22Mn-0.10Ni-0.03Mo-0.65N)疲勞壽命的影響發現，噴丸可以將鋼的表面有效細晶化，從36 μm細化到納米級，使其疲勞強度提高約200 MPa。
目前對HNASS細晶強化應用最多的工藝是軋制處理，其也是制備納米結構材料相對廉價的一種工藝，但現階段軋制工藝仍然存在一定的控制問題。如熱軋工藝，雖然可提高生產效益，但性能提高有限和溫度難以控制問題不可避免。高氮鋼的強度本身就很高，大變形冷軋使材料快速變形提高抗拉強度的效果并不好，所以研究大變形冷軋HNASS的試驗相對較少。對于極限大變形冷軋而言，HNASS的細化機制還存在很多的問題，但使用此方法制備出來的納米結構材料性能卻發生了巨大的改變。Lach E等通過使用初始晶粒尺寸為10 μm和屈服強度為1 000 MPa的P900高氮奧氏體鋼，在未變形加工情況下，發現經過88%冷拔后的屈服強度可高達3 000 MPa，之后再經過500 ℃條件下進行保溫10 min的時效處理，其晶粒尺寸減小到2 μm以下，發現其屈服強度又增加達到了3 380 MPa。Ikegami Y和Nemoto R通過對Fe-0.06C-20Cr-15Mn-4Ni-2Mo-0.64N鋼采用控軋控冷工藝，發現屈服強度隨著晶粒尺寸降低到10 μm以下，強度值可達到1 000 MPa以上，并且沖擊功也可達到62.5 J。這些特征為裝甲鋼的發展又添加了一個新的途徑。
1.3 氮元素的應變硬化作用
就HNASS強化效果而言，對其進行冷加工比熱處理強化作用更明顯，且其作用高于固溶強化。由于具有FCC結構，HNASS中的位錯可能會有較高的相互交割作用，同時因?yàn)殇撝械挠绊?，不僅大幅度降低了堆垛層錯能，而且還形成短程有序。這些因素將會導致加工硬化的增加，主要是因?yàn)槠矫嫖诲e(cuò)運動得到了加強，使其在晶界處大量塞積，而塞積的位錯產生很大的背應力。一般而言，高氮奧氏體鋼變形機制的轉變是與變形量相關的，變形量增加，變形機制也會相應變化，即從低應力下的平面滑移變?yōu)楦邞?yīng)力下的孿生。在較大應變時，由于位錯的運動被形變孿晶所障礙，這也就是極大地提高了HNASS應變硬化率的主要原因。但是也有一部分報道卻說隨氮增加堆垛層錯能也會增加。目前，因?yàn)樵趭W氏體不銹鋼中很少有實際的堆垛層錯能作為氮成分的函數，所以幾乎沒有直接的試驗來支持這兩個結論。近年Masumura T等研究HNASS的加工機理發現，含氮或不含氮的奧氏體鋼的位錯密度增量是沒有差異的，提高鋼的抗變形能力的原因是高氮鋼中的橫向滑移被明顯限制，移動的位錯受到了平面位錯陣列的反應力。

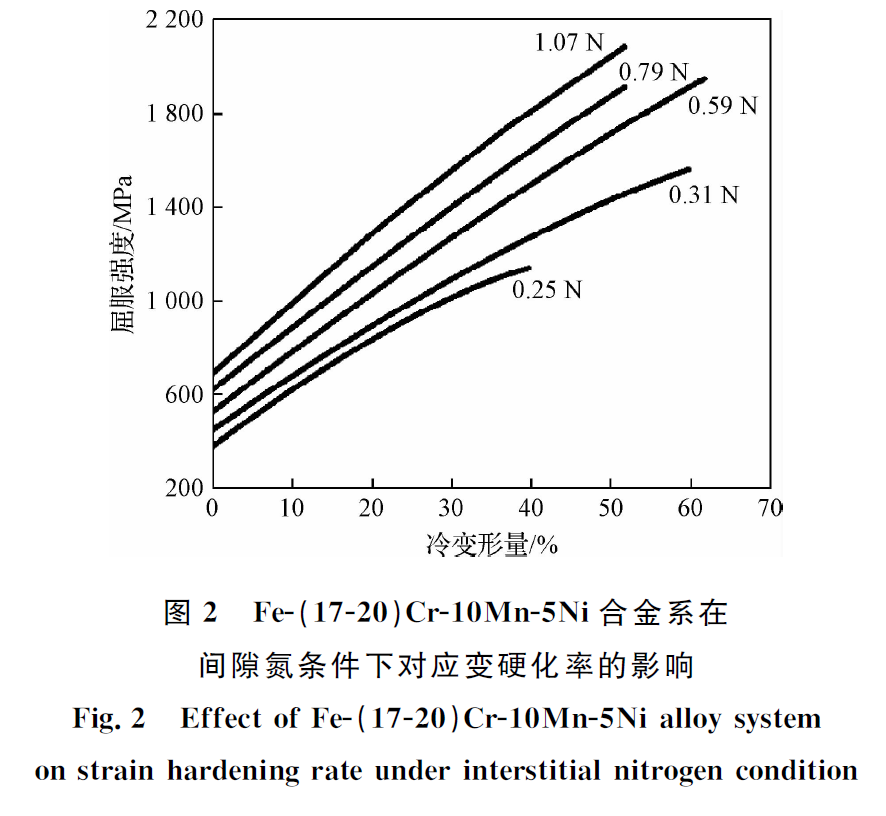

通過研究高氮鋼(Fe-(17~20)Cr-10Mn-5Ni)，徐明舟在不同應變速率(dσ/dε)下的應變硬化行為，發現在相同氮含量下，其屈服強度隨冷變形量的增大而增大；在相同變形量下，屈服強度隨氮含量的增大也會相應增大，如圖2所示。徐國富通過研究HNASS(Fe-0.028C-19.25Cr-17.96Mn-0.033Mo-0.59N)在900 ℃下熱軋條件下的力學性能發現，熱軋后其屈服強度可達960 MPa以上，抗拉強度可達1 100 MPa以上。氮的加入抑制了奧氏體材料中α和形變誘發ε馬氏體的形成。氮對奧氏體的穩定性的影響強于碳和其他奧氏體穩定化元素，在高的變形量下高氮鋼中也不會形成變形誘導馬氏體，即使在超低溫下也是如此。因?yàn)槎讯鈱渝e(cuò)能與fcc主結構和hcp結構之間的自由能差有關，恒定的或降低的堆垛層錯能與隨著氮含量的增加而抑制的γ→ε馬氏體轉變是相矛盾的。
Singh B B等對高氮鋼的塑性應變與真應力的對數曲線進行了細致的分析，同時比較了高氮不銹鋼和軋制均質裝甲鋼板的應變硬化行為。發現高氮不銹鋼和軋制均質裝甲鋼板均表現出雙斜率行為，但斜率在高氮不銹鋼鋼板中變化顯著。拉伸真實應力-應變曲線中應力與應變之間的Hollomon關系式見式(3)。
式中：S為真實應力；K為硬化系數，也稱強度系數，為真實應變等于1.0時的真實應力；e為真實應變；n為應變硬化指數。
計算結果表明,高氮不銹鋼的應變硬化指數在較大應變條件下高于軋制均質鋼板；軋制均質裝甲鋼在經過高溫回火(650 ℃)后，其加工硬化率也會有一定的降低，產生這種現象的主要原因是鋼中含有較少的位錯和粗大的碳氮化物，同時由于位錯間相互產生的作用小，所以位錯可以很輕易就通過粗大的碳化物，如圖3所示。然而，碳氮化物的確切類型還需要進一步的研究才能確定。
1.4 氮元素的沉淀析出作用
HNASS的析出相由于氮元素的參與變得較為復雜，且與普通奧氏體不銹鋼相比，兩種不同成分鋼的相析出機制存在很大的差異。在對鑄態HNASS試驗鋼凝固模式及不穩定鐵素體相進行分析后發現，鋼中碳和氮含量的差異，會使共析分解產物產生不同。Cr23C6相、σ相和Cr2N相，這3種析出相均與C/N質量比有很大的關系，三者會隨著C/N質量比的降低而依次析出，同時值得注意的是，在增加碳或氮含量后，Cr23C6相和Cr2N相會析出占比更大。其中在對Cr2N析出相研究發現，它的出現對降低蠕變速率有一定作用，且晶粒尺寸較小時，斷裂壽命會相應提高。張澤寧等在對高氮低鎳奧氏體不銹鋼的析出相進行了分析，從中發現在800 ℃時效處理時，材料析出相主要為σ相和Cr2N相，其時效后的硬度比時效前要高，且鋼的硬度會隨著時效處理溫度的升高而增大。

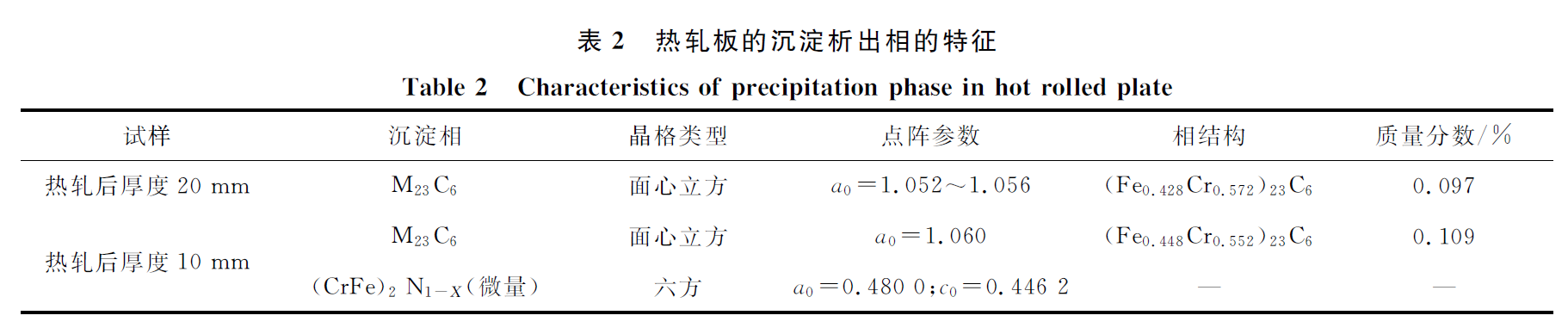

C/N的比值可以用來控制沉淀物的析出類型，例如C/N的比值較低(小于0.09)可控制沉淀物基本只有氮化物，而M23C6是C/N的比值為0.17時的主要析出物，其中表2中給出了析出物的特征分析。鋼板的塑性雖然會隨熱軋壓下量的增加而下降，但由于熱軋的作用，使材料的晶粒變小，同時材料的析出物也更多，最后導致材料的強度也因此有所增加。此外，在對熱軋壓下量較小時情況研究時發現，材料析出的蠕蟲狀物會使材料的塑性有所下降。研究還發現，如果再對已經熱軋?zhí)幚淼?.65N-1.8Ni的高氮鋼進行固溶處理，其強度和塑性依舊具有良好的配合。
2 高氮奧氏體不銹鋼的防護性能
現代武器裝備的防護性能優異與否，直接關系到戰斗時人員的安全與裝備的穩定。目前應用較廣的防護材料主要有裝甲鋼、鋁合金、抗彈陶瓷、防彈纖維及其樹脂基復合材料等。在裝甲鋼中，軋制均質裝甲鋼是研究最為廣泛的，高氮鋼系列裝甲鋼則相對較少。作為防護材料，其目的是抵抗彈丸、射流和破片等的侵徹?fù)p傷。但由于裝甲與侵徹體相互間作用的瞬時性，動態加載是其主要的受力狀態，所以動態力學性能是表征裝甲材料的主要力學性能參量。防護材料的動態性能和抗彈性能是表征材料防護性能的兩種不同表征方法，為了更好地綜述HNASS的防護性能，下文主要從動態性能與抗彈性能兩方面進行了論述。
2.1 高氮奧氏體不銹鋼的動態力學性能
2.1.1 動態拉伸試驗下的力學性能

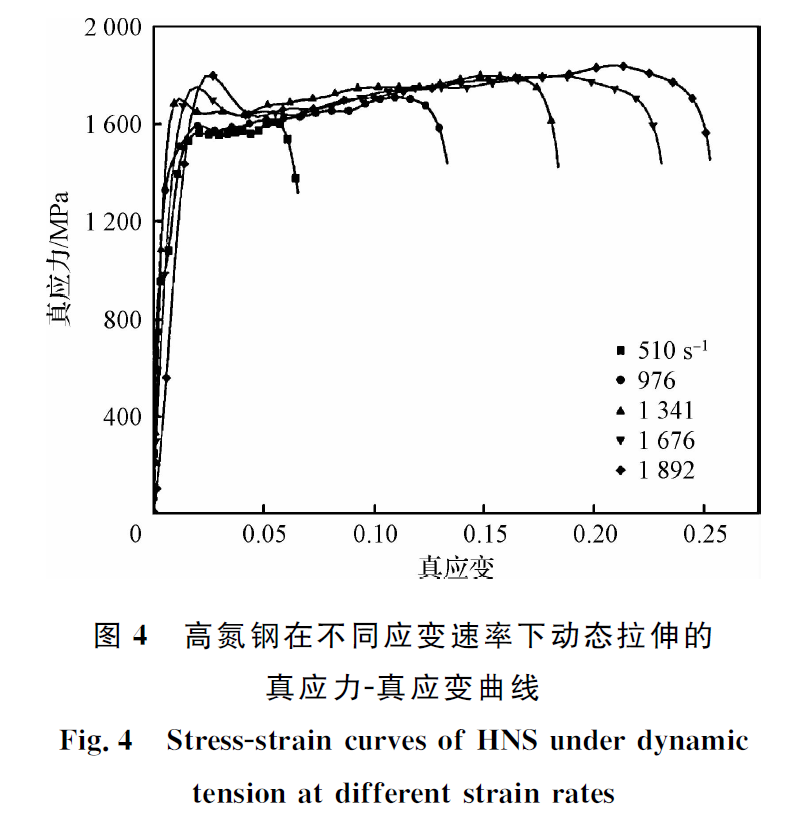

MIAO C等為了準確地獲得高氮鋼的相關動態拉伸的力學性能，對高氮鋼進行了單向動態拉伸試驗，如圖4所示。試樣在拉伸的過程中，在1 341到1 892 s-1高應變速率范圍內的屈服強度明顯高于低應變速率的屈服強度，且與Fréchard S的研究結果相似。Fréchard S等研究了高氮鋼Uranus B66(Fe-0.02C-23.8Cr-3.7Mn-21.2Ni-5.5Mo-0.47N)在室溫下以各種應變速率變形的真實應力-應變曲線以及室溫下應力隨應變速率的變化。發現對流變應力水平而言，高應變速率下比低應變速率高出500 MPa以上。高氮鋼Uranus B66的應變速率敏感性很強且在任意應變率下的應變硬化和延展性都表現很好。這主要是因?yàn)閯?dòng)態范圍與準靜態范圍內占據主導地位是各自不同的變形機制。應變速率的增加對于試樣各種性能的影響也有一定區別，高氮鋼的動態拉伸屈服強度增加趨勢相當明顯，拉伸強度則呈現為先增大后趨于平緩，而且其應變硬化指數表現為先增大后減小。屈服強度在動態拉伸狀態下產生的變化范圍比準靜態拉伸大，這也表明應變速率強化這一現象在單向拉伸應力狀態下發生非常明顯。
2.1.2 動態壓縮試驗下的力學性能

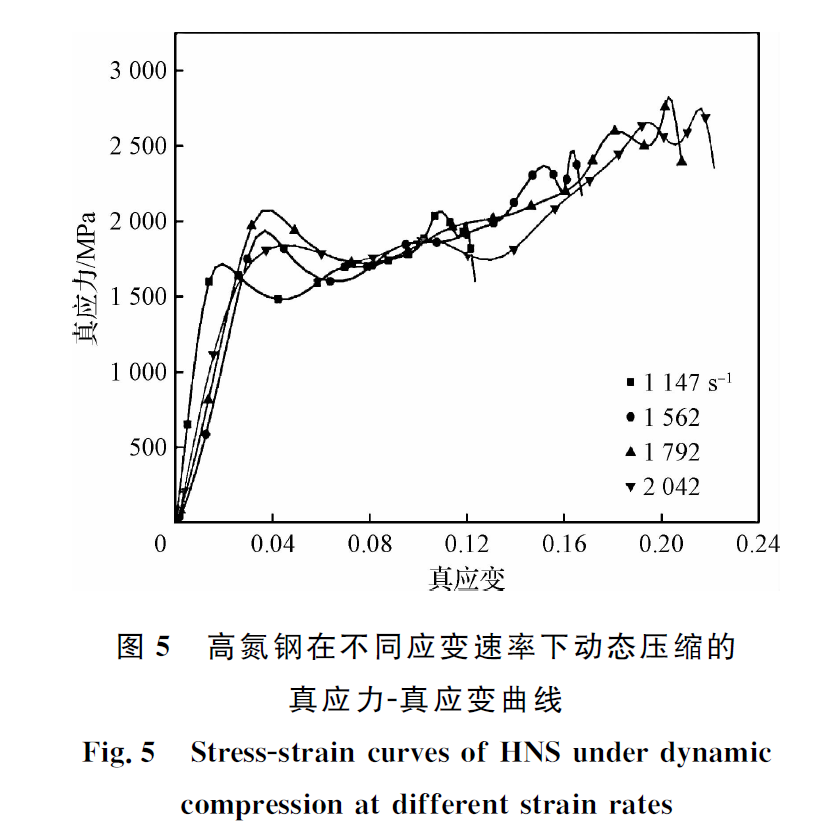

彭霞鋒對高氮鋼在不同應變率下進行動態壓縮試驗，發現空冷淬火條件下的高氮鋼的屈服強度應變率效應較弱，但應變硬化的應變率效應卻很明顯，且其最高應力超過了2 000 MPa。高氮鋼在不同應變速率下動態壓縮的應力應變曲線如圖5所示，在高氮鋼壓縮應變速率不斷增加的情況下，抗壓強度則先增大后減小，而應變硬化指數則會相應增加?？梢钥闯龈叩搶?duì)形變速率也是相當敏感的。
2.1.3 動態剪切試驗下的力學性能

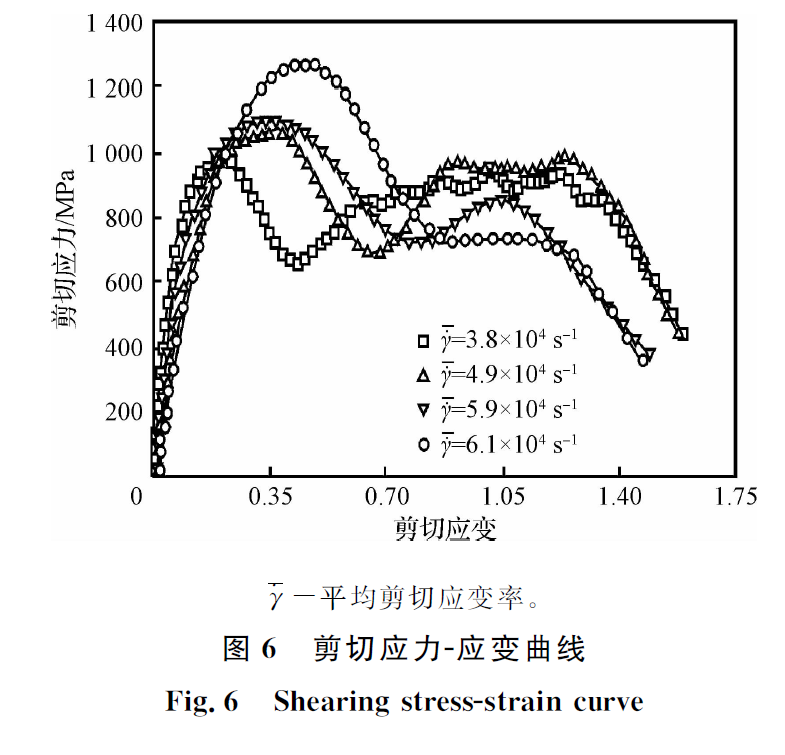

陳小安等使用的經過改進后的霍普金森桿對高氮合金鋼的剪切性能進行了測試，如圖6所示。研究發現，鋼的動態剛性剪切應力與應變速率有很大聯系，兩者會相伴變化。沖壓過程中的3個變形階段也可以在應力-應變曲線中看到。通過對高氮鋼的純剪切應力變化曲線進行分析，可以知道剪切斷裂的形成過程，從曲線可以看到，材料在最初處于彈性階段，之后在達到剪切屈服強度后，材料就進入了剪切強化階段直到斷裂。從高氮鋼的動態剪切試驗結果上看，動剪切強度對應變速率的敏感性在應變速率為1 500~3 000 s-1的范圍內表現的并不強，并且無論是工程應力應變曲線還是實際應力應變曲線，高氮鋼的純剪切屈服強度均在800 MPa以上。
2.2 高氮奧氏體不銹鋼的抗彈性能
目前高氮鋼由于其具有良好的強度和塑性組合、優良的耐蝕性和韌性，是代替?zhèn)鹘y(tǒng)軋制裝甲鋼的潛在材料。HNASS比一般的馬氏體鋼具有更好的抗沖擊性能，能夠?qū)Σ煌瑥楏w進行有效地防護。陳蓉和Singh B B等國內外學者對高氮鋼與其他裝甲鋼的抗彈性能做了比較研究，發現高氮鋼對不同小型武器彈藥具有更好的彈道性能。下面根據幾個不同方面對其抗彈性能進行分析。
2.2.1 防護系數
在高效優質裝甲鋼逐步替代傳統裝甲鋼的情況下，防護系數表征技術是目前一種有效的抗彈損傷評價手段，其參比尺寸是使用標準均質裝甲鋼的抗侵徹?fù)p傷能力。在對于高氮鋼的穿甲與破甲防護研究中，陳巍等對高氮鋼(成分：0.14C-Mn-Cr-0.56 N)采用105底推式鎢合金模擬穿甲彈，采用100B模擬破甲彈來進行了抗彈性能研究。利用式(4)對其抗彈參數中防護系數進行了計算：高氮奧氏體鋼具有優良的抗穿甲性能和抗破甲性能，防護系數依次達到1.23～1.40和1.28～1.39。在同一標準彈種測試下，高氮奧氏體鋼相較于傳統603裝甲鋼防護性能有明顯的提高，其具體比較數值由式(4)得出。
式中：N為防護系數；Tb為標準彈種射擊603裝甲鋼時的穿入深度；Tt為同一標準彈種射擊高氮裝甲鋼時的穿入深度。
2.2.2 沖擊硬化

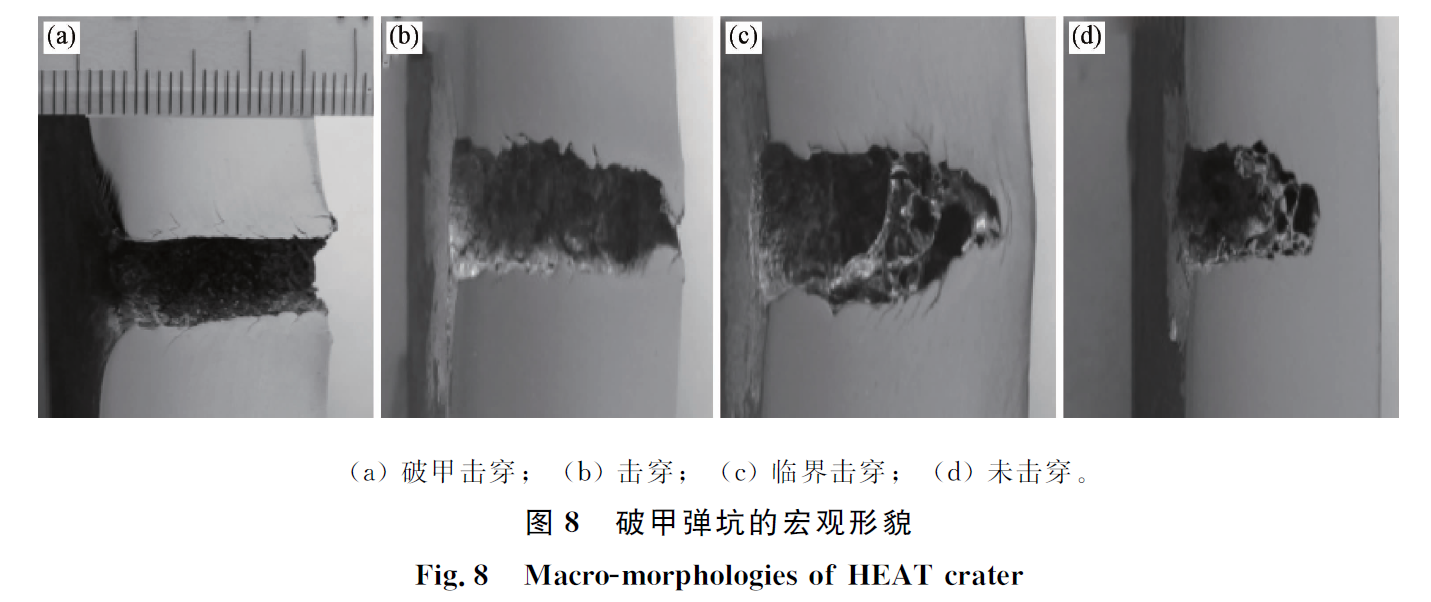

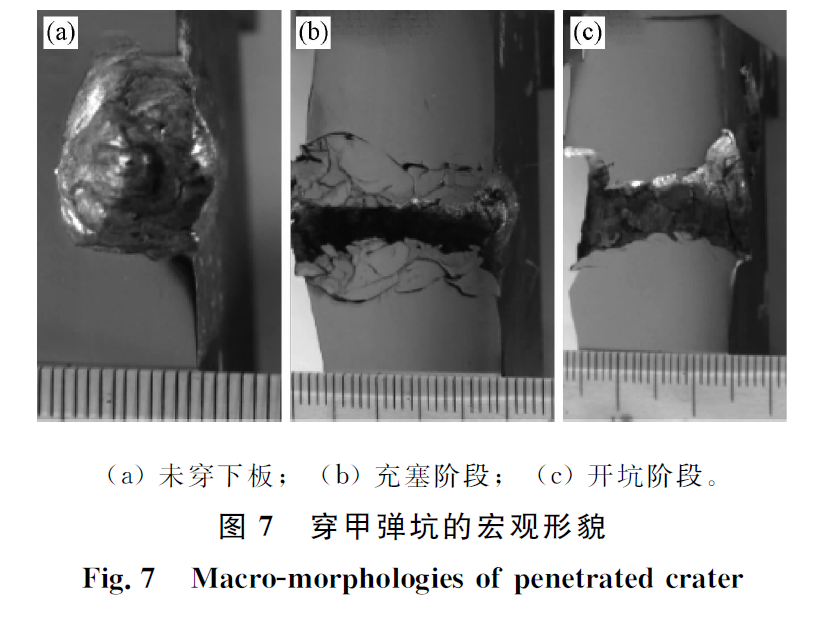

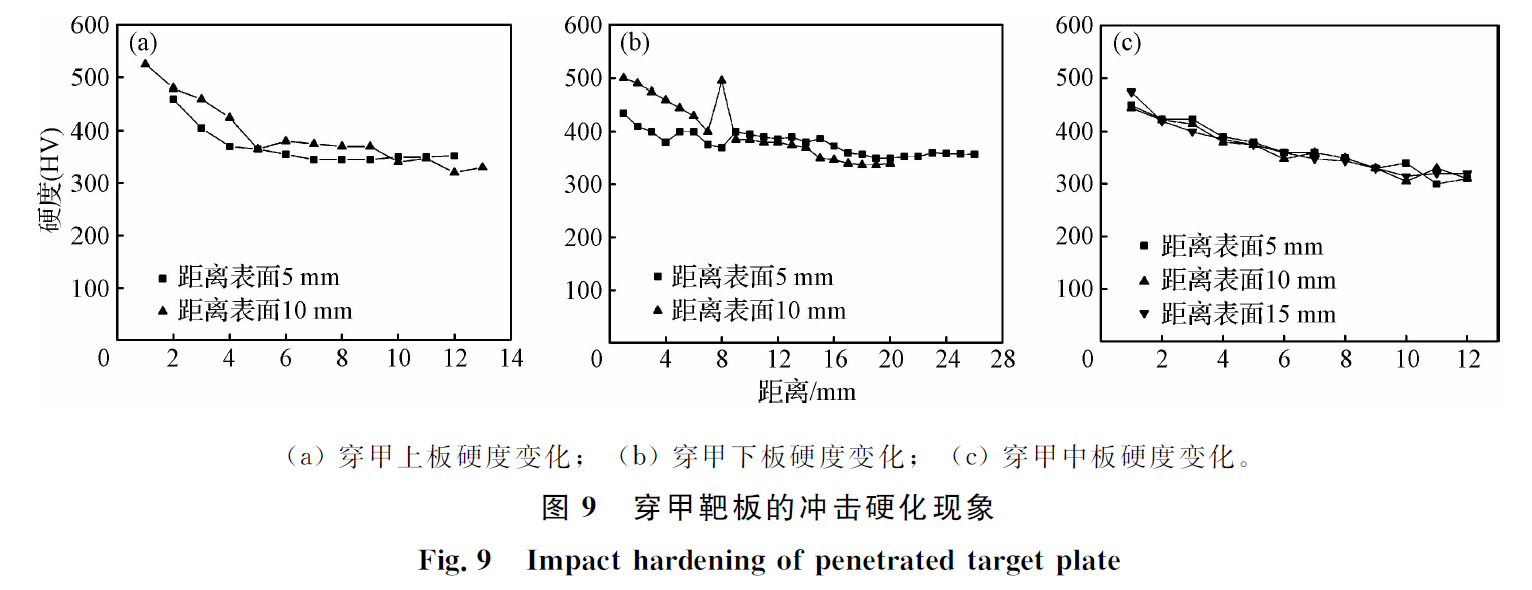

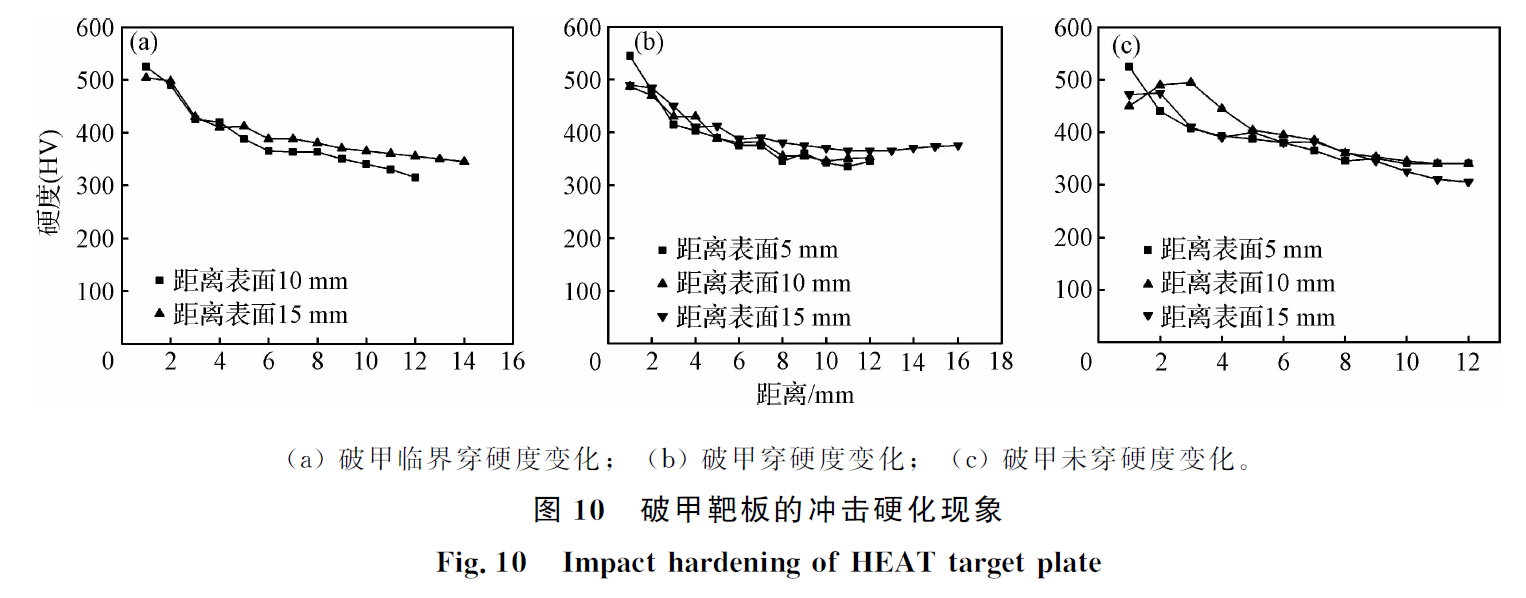

高氮鋼的沖擊硬化能力直接影響著其抗彈性能的好壞。高氮鋼的穿甲彈坑和破甲彈坑的宏觀形貌分別如圖7和圖8所示，在抗穿、破甲彈沖擊過程中，鋼板的沖擊硬化現象均相當明顯。如圖9和圖10所示，沖擊硬化范圍達5~20 mm，硬化效應會隨著離彈坑越遠表現得越弱。同時，靶材材料的組織、體積變形越大，越有利于提高靶板抗彈性能，這與靶板彈坑出現較大范圍的沖擊硬化是相一致的。Singh B B在對高氮鋼與軋制均質裝甲鋼進行抗彈性能研究對比試驗時也發現，如圖11所示，雖然高氮鋼的屈服強度低于軋制均質裝甲鋼，但其動態流動應力卻更高，應變速率敏感性也更高，提高了絕熱剪切局部化阻力，較低的層錯能量限制了螺旋位錯的交叉滑移，增加了沖擊硬化性。張福成等也發現變形溫度和應變速率的改變會對材料拉伸強度有很大影響，當變形溫度的下降或應變速率的增加時，材料的拉伸強度也會相應增加。同時，在分析不同試驗條件下的伸長率和斷面收縮率有何變化后，發現基本都表現的一致。這說明強度提升的同時，塑性并未有太大的改變，并且這也將意味著該鋼在裝甲防護工程領域的應用前景將非常廣闊。
2.2.3 抗彈性能
含氮奧氏體鋼之所以能夠具有高抗彈性能，這主要與含氮奧氏體鋼具有良好沖擊硬化性能有關。并且含氮奧氏體鋼的塑性變形區域遠遠大于馬氏體不銹鋼，在變形抗力和變形體積方面，高氮鋼都增加塑性變形能使之能夠有效地將彈丸的動能消耗掉。同時，由于含氮奧氏體鋼未發生低能的沖塞破壞，這也是提高其抗彈性能的原因之一。在高氮鋼塑性擴孔過程中，高氮奧氏體裝甲鋼對于彈丸能量的消耗也是相當優異。彈丸侵入靶板的深度會隨著彈丸沖擊速度提高和彈丸頭部的變窄而加深。在侵徹后期，彈丸的速度越高，那么彈丸沖擊靶板的形式越是以擠壓進行，直到彈丸侵入到一定深度后停止。對于彈丸尾部而言，由于彈丸的頭部造成的坑區小，這也就使彈丸無法繼續穿過靶板。彈坑周邊組織變化，主要以研究晶粒尺寸形態的變化為主，含氮奧氏體鋼的塑性變形區明顯大于馬氏體，大量學者也均認為，含氮奧氏體鋼所表現出的抗侵徹能力是遠遠高于屬于同一強度級別的低合金鋼的。
總而言之，含氮奧氏體鋼的抗彈性能的提高主要通過沖擊硬化，使得動態強度明顯提高，以及通過塑性區域增加來消耗更多的塑性變形能。高氮鋼的動態流變應力、能量吸收體積和絕熱剪切阻力局部化也都是相當優異的，這可能也就是高氮鋼相比于軋制均質裝甲鋼板，其抗彈性能更好的另一部分原因。
3 結語
HNASS優異的綜合性能，在材料領域的應用前景相當廣闊。在HNASS的強化機理中氮元素在其中的扮演者相當重要的角色，用氮元素提高材料的強度時，依舊保證了不降低其材料的塑性。同時HNASS的動態力學性能也相當優異，尤其是動態沖擊硬化性能。在彈體侵徹時，著彈處會產生較強沖擊硬化，材料的抗彈性能明顯提高。并且由于塑性變形區域遠大于馬氏體鋼，這樣在變形抗力和變形體積方面都增加塑性變形能，有效消耗了彈丸的動能，這是含氮奧氏體具有高抗彈性能的重要原因之一。
為了在深入研究HNASS的基礎上加以推廣應用，可以在以下幾個方面開展深入的研究工作：
(1)HNASS因其十分優異的抗彈性能在國防軍工領域很有應用價值，可以深入對冶金高效固氮工藝進行研究。
(2)氮含量梯度對HNASS強化的影響研究還不夠深入，后期學者可以針對此角度進行更系統的研究。
(3)HNASS具有優良的綜合性能，可以深入研究其與不同金屬、陶瓷和非金屬材料的組合而成的復合材料系統。
